Een bouwtekening is de blauwdruk voor ál jouw bouwplannen. Hierop staan het installatieschema, maatvoering, elektra, materialen, detaillering en de precieze situatieschets tot in de puntjes uitgewerkt.
Met een bouwtekening weet je altijd waar je aan toe bent: van de elektrische installatie tot het contourenplan en het schakelschema. Alles wat jij nodig hebt om veilig, slim en efficiënt te bouwen.
Wat is een bouwtekening?
Een bouwtekening is een duidelijk plan waarop staat hoe gebouwen of installaties zoals elektra, ventilatie of leidingen precies gemaakt en aangesloten moeten worden. Architecten zoals Rem Koolhaas gebruiken bouwtekeningen om je huis, bedrijfspand of school goed en veilig in elkaar te zetten. Elk detail is belangrijk, van de plaats van stopcontacten tot aan het schema voor verlichting. Met programma’s als AutoCAD of Revit maken professionals deze plannen digitaal.

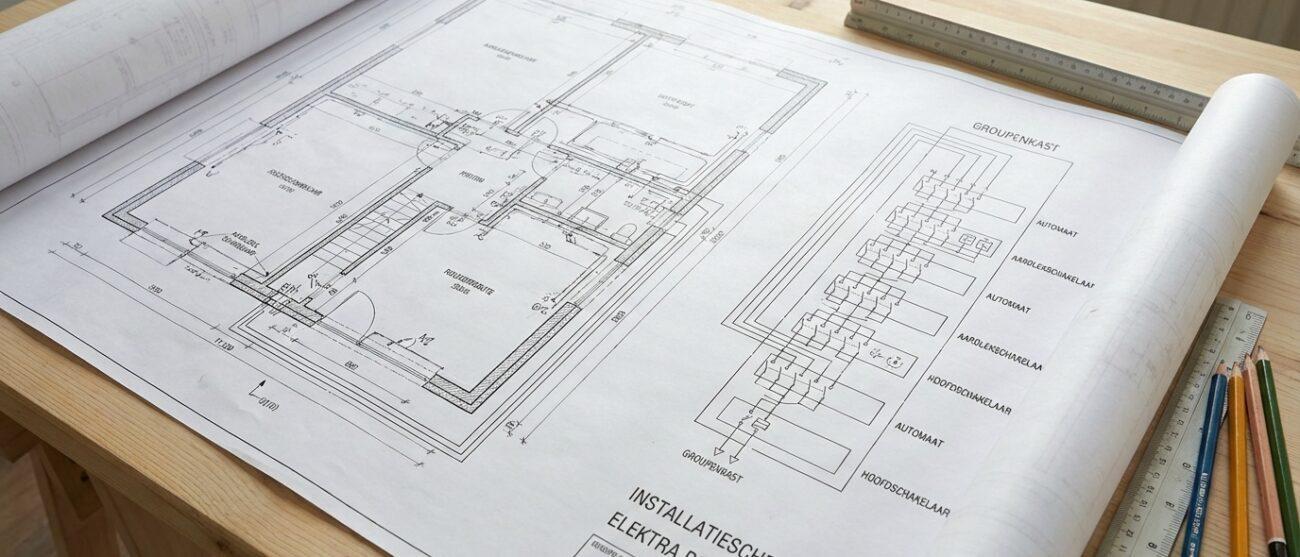

Bouwtekening en installatieschema
Op een bouwtekening zie je vaak ook een installatieschema. Daarin staat precies waar draden lopen en waar je groepenkast, meterkast en schakelaars komen. Dit voorkomt fouten bij het aanleggen van elektra en zorgt dat je huis veilig blijft volgens de NEN 1010 richtlijn.
De rol van een elektricien bij bouwtekeningen
Zodra de architect en constructeur hun deel klaar hebben, kijkt een elektricien als jij naar de bouwtekening om te zien waar kabels moeten komen. Bedrijven als Siemens en ABB leveren componenten die in het schema passen. Bij verbouwingen wordt er vaak een nieuwe tekening gemaakt zodat alles klopt qua aansluitingen en groepen.
Belangrijke onderdelen op een bouwtekening
- Grondplan: Hier zie je de indeling van elke ruimte, deuren, ramen, muren en waar aansluitpunten voor elektra komen. Dit helpt bij een verbouwing of als je nieuwe lampen wilt aansluiten.
- Stroomkring schema: Dit toont alle elektrische circuits in het pand, met symbolen voor schakelaars, stopcontacten en apparaten. Hierdoor weet je altijd waar je veilig kunt werken en voorkom je storingen, bijvoorbeeld bij de installatie van keukenapparatuur.
Bouwtekeningen en regelgeving
Gemeenten als Amsterdam of Rotterdam eisen vaak een goedgekeurde bouwtekening voor een vergunning. Hierbij spelen Europese en Nederlandse normen zoals de NEN en het Bouwbesluit een grote rol.
Hoe update je een oude bouwtekening?
Als je bijvoorbeeld een laadpaal of extra groep wilt aanleggen, is het nodig om je bouwtekening te laten aanpassen. Wil je weten hoe je groepenkast up-to-date blijft tijdens een verbouwing? Lees dan ook alles over een groepenkast uitbreiden en voorkom verrassingen!
